Le 21/07/2025

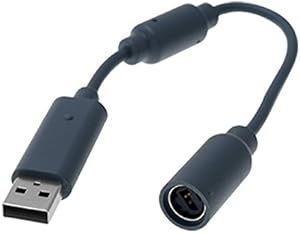

Test du brochage manette Xbox en USB avec l'adaptateur :

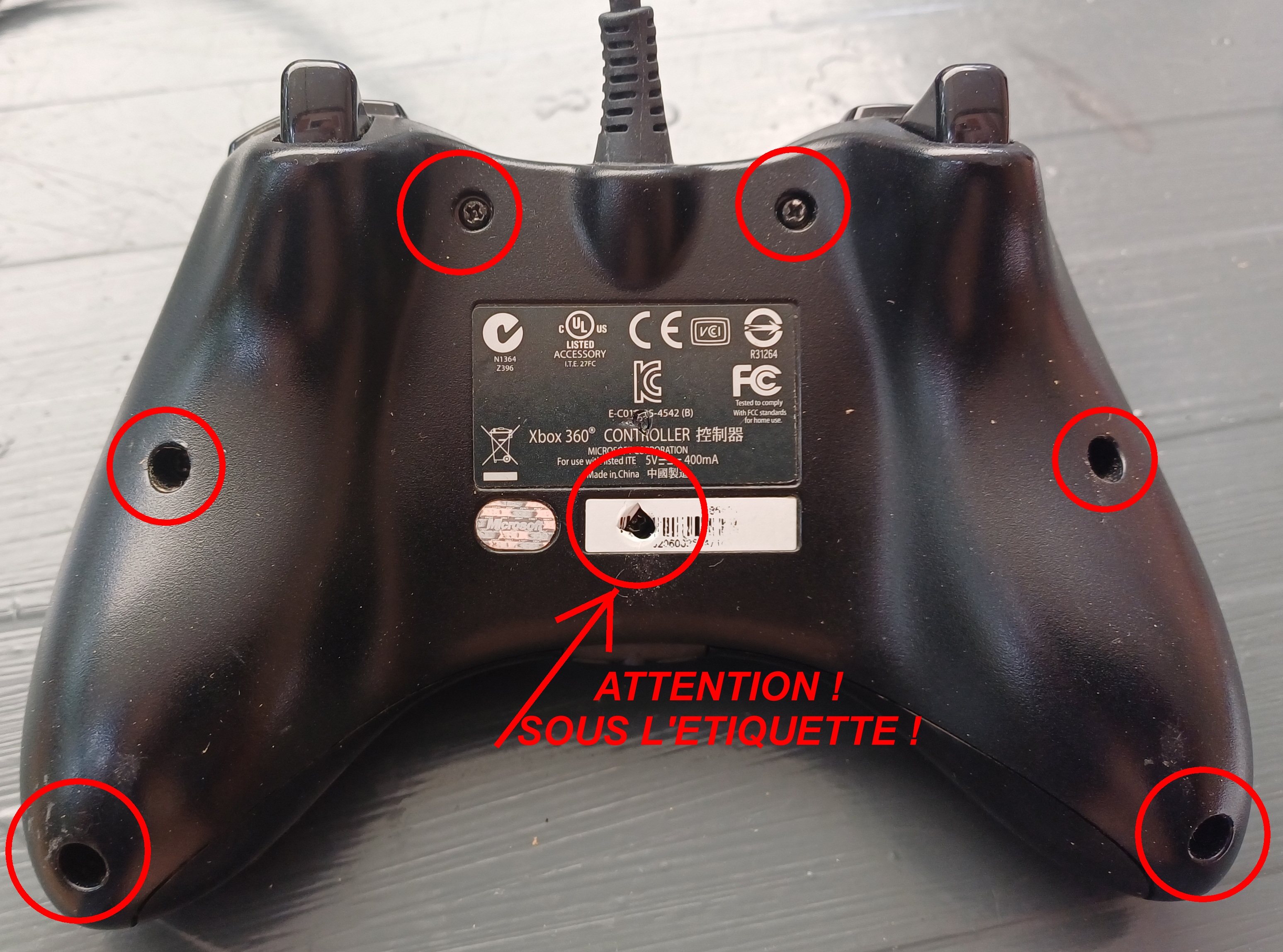

Pour démonter la mannette, retirer les 7 vis au dos (ATTENTION A CELLE CACHÉE SOUS L'ÉTIQUETTE)

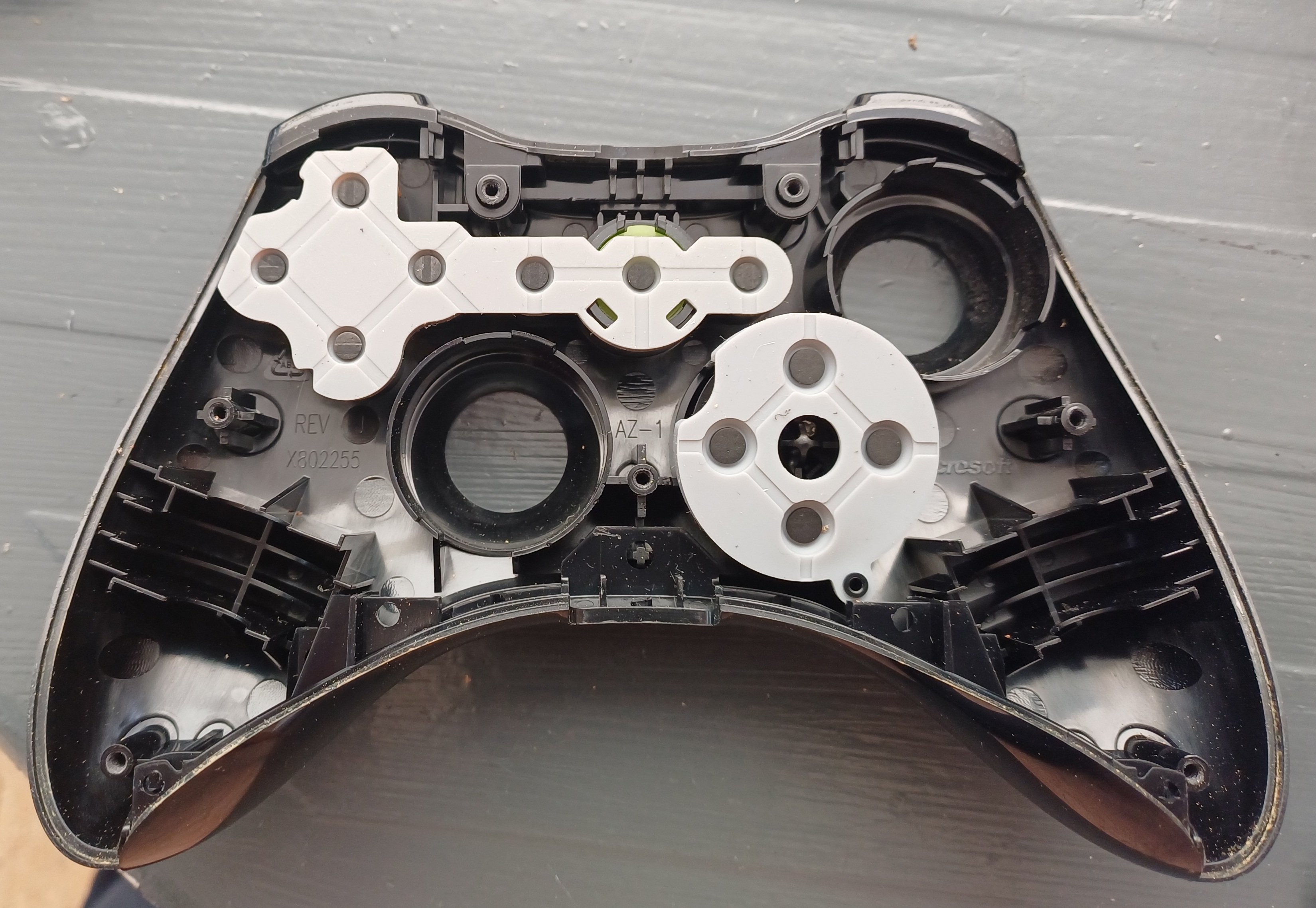

Bien laisser en place les pièces comme ci-dessous :

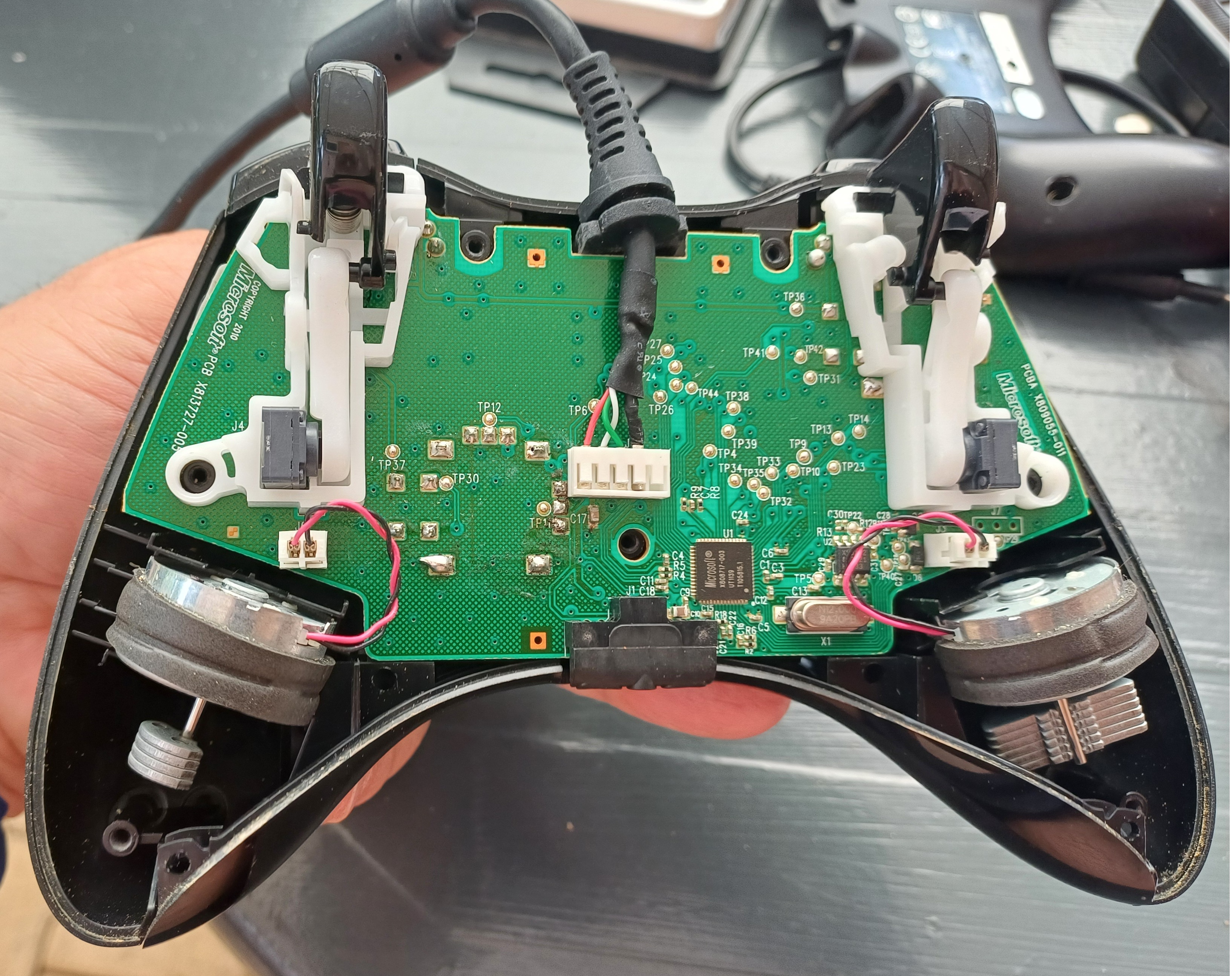

Côté circuit imprimé on peut voir les fils du câble USB :

Il s'agit de gauche à droite de Rouge Blanc Vert Noir

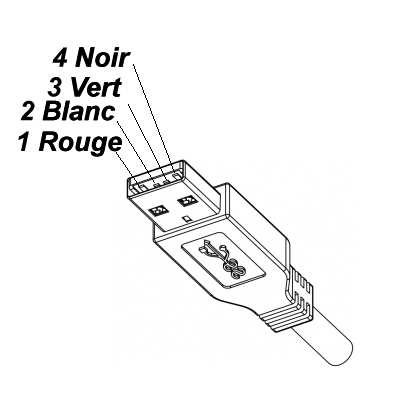

Sur la fiche USB mâle vue de face cela correspond à :

Reste encore à tester en remplaçant le câble Xbox directement par un câble USB...

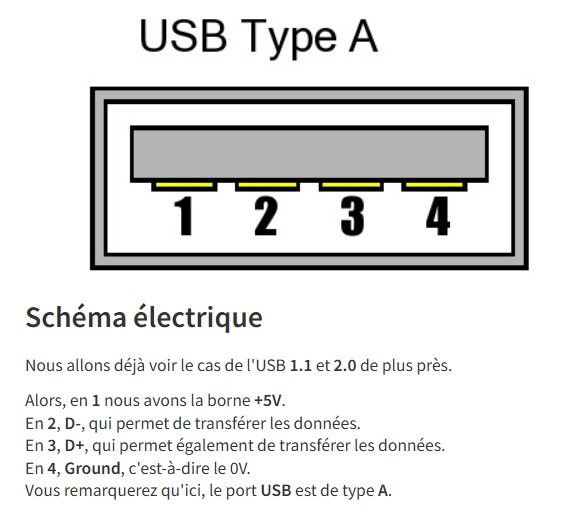

Détail de l'USB
